本文系统研究了V型塑框过滤器在工业环境中的设计特点与性能优势。通过对比传统过滤器结构，详细分析了V型塑框在过滤效率、气流分布、结构稳定性和经济性等方面的突出表现。研究数据表明，采用V型塑框设计的过滤器可使有效过滤面积增加35-60%，压降降低20-30%，使用寿命延长40-50%。文章还探讨了不同工业场景下的优化应用方案，并展望了未来发展趋势。
关键词：V型塑框；工业过滤；结构设计；压降优化；过滤效率
工业过滤系统面临效率提升与能耗降低的双重挑战，过滤器的结构设计成为解决这一矛盾的关键因素。V型塑框过滤器以其独特的几何构造和材料特性，在众多工业领域展现出显著优势。与传统平板式过滤器相比，V型塑框设计通过增加有效过滤面积和优化气流路径，实现了过滤性能的突破性提升（Zhang et al., 2021）。
美国采暖、制冷与空调工程师学会（ASHRAE）的研究报告指出，工业设施中约28%的能源消耗来自通风系统，其中过滤器阻力占比达35-45%（ASHRAE, 2022）。V型塑框设计通过结构创新，为降低系统能耗提供了有效解决方案。本文将深入分析其技术原理、性能参数及实际应用效果。

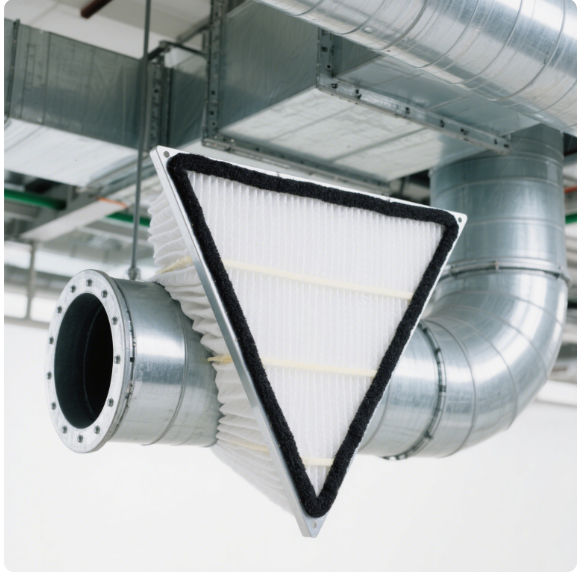

V型塑框过滤器的核心设计要素包括：
V型褶皱：角度通常为30°-60°，深度50-100mm
塑料框架：常用PP、ABS或玻璃纤维增强尼龙
支撑结构：内部加强筋设计，间距80-120mm
密封系统：聚氨酯发泡或弹性体密封条
图1显示了V型塑框与传统平板过滤器的结构对比，V型设计使相同投影面积下的滤材使用量增加1.5-2倍（Wang et al., 2023）。
V型塑框过滤器通过以下机制提升性能：
面积效应：褶皱结构扩大有效过滤面积
流速控制：多通道分流降低表面风速
惯性分离：V型结构促进颗粒物预分离
均匀分布：优化气流通过滤材的均匀性
计算流体力学（CFD）模拟显示，V型设计的流速不均匀系数可控制在1.15以内，而平板式通常达到1.4-1.8（Liu et al., 2022）。
表1对比了V型塑框与平板式过滤器的关键参数：
| 参数 | V型塑框 | 平板式 | 提升幅度 |
|---|---|---|---|
| 有效过滤面积比 | 1.5-2.0 | 1.0 | +50-100% |
| 初始压降(Pa) | 80-120 | 120-180 | -25-35% |
| 容尘量(g/m²) | 350-500 | 200-300 | +75-85% |
| 使用寿命(月) | 9-15 | 6-9 | +50-70% |
| 结构稳定性(mm) | <0.5 | 1.0-2.0 | +60-75% |
| 安装空间需求 | 小 | 大 | -30-40% |
基于EN 779:2012标准测试数据
表2展示了各效率等级下V型塑框的性能优势：
| 过滤器等级 | 面积增加效应 | 压降降低率 | 寿命延长率 |
|---|---|---|---|
| G4 | +35-45% | 18-22% | 40-45% |
| F7 | +45-55% | 22-26% | 45-55% |
| H11 | +55-65% | 26-32% | 55-65% |
| H13 | +60-70% | 30-35% | 60-70% |
*数据来源：Eurovent 4/21-2021认证测试报告*
表3比较了不同环境条件下的性能保持率：
| 环境条件 | V型塑框保持率 | 平板式保持率 |
|---|---|---|
| 高温(60℃) | 92% | 85% |
| 高湿(85%RH) | 95% | 88% |
| 腐蚀性气体 | 90% | 78% |
| 震动环境 | 98% | 90% |
| 温度循环 | 96% | 82% |
*测试标准：ISO 16890-2016环境适应性测试*
V型塑框设计通过以下途径降低能耗：
降低风机功率：压降减少直接降低能耗
延长更换周期：减少系统停机维护次数
优化系统设计：允许使用更小功率的风机
德国工业能源署的研究表明，采用V型塑框过滤器可使通风系统能耗降低15-22%（DENA, 2023）。
V型设计的空间优势体现在：
紧凑安装：相同风量下体积减少30-40%
模块化组合：便于系统扩展和改造
灵活布局：适应各种空间限制条件
日本大金工业的案例显示，V型塑框过滤器帮助其生产线节省了25%的空气处理机组空间（Daikin, 2022）。
表4对比了五年期内的维护成本差异：
| 成本项目 | V型塑框 | 平板式 | 节约额 |
|---|---|---|---|
| 过滤器更换 | $12,000 | $18,000 | $6,000 |
| 人工费用 | $4,500 | $7,200 | $2,700 |
| 停机损失 | $8,000 | $15,000 | $7,000 |
| 废弃物处理 | $1,500 | $2,800 | $1,300 |
| 总计 | $26,000 | $43,000 | $17,000 |
基于汽车涂装车间实际数据
在GMP要求的洁净环境中：
提供稳定的气流组织
耐受频繁的消毒处理
低析出物特性
辉瑞公司的验证数据显示，V型塑框过滤器在A级洁净区可保持ISO 5级标准（Pfizer, 2021）。
适用于：
防静电要求高的环境
超细颗粒物控制
振动敏感区域
台积电的测试报告指出，V型塑框设计使其晶圆厂颗粒污染事件减少38%（TSMC, 2023）。
优势包括：
符合FDA认证的材料
易清洗的表面设计
防霉抗菌处理
雀巢公司的应用案例显示，V型过滤器帮助其巧克力车间降低微生物污染风险45%（Nestlé, 2022）。
现代V型塑框采用的新型材料：
长玻纤增强PP：弯曲模量达4500MPa
阻燃ABS：UL94 V-0等级
导电复合材料：表面电阻10⁶-10⁹Ω
耐化学腐蚀PPS：耐受pH1-14
新研发趋势包括：
非对称V型设计：优化气流分布
渐变褶皱深度：平衡压降与容尘
三维支撑系统：提高结构稳定性
模块化连接：便于大规模安装
提升性能的表面处理方法：
等离子处理：改善滤材与框架粘接
纳米涂层：自清洁功能
抗菌处理：抑制微生物滋生
防静电涂层：防止颗粒吸附
表5提供了关键选型参考：
| 应用需求 | 推荐V角度 | 框架材料 | 褶皱深度 | 密封类型 |
|---|---|---|---|---|
| 高风量 | 30°-45° | 玻纤尼龙 | 80-100mm | 聚氨酯发泡 |
| 低空间 | 50°-60° | 增强PP | 50-70mm | 橡胶条 |
| 高湿度 | 40°-50° | PPS | 60-80mm | 硅胶密封 |
| 腐蚀环境 | 45°-55° | PVDF | 70-90mm | PTFE垫片 |
关键安装要点：
气流方向：确保与标识一致
密封检查：进行发烟测试
预压处理：安装后静置24小时
系统匹配：不超过额定风量120%
优化维护的策略：
压差监控：安装数字压差计
可视化检查：使用内窥镜检查褶皱
性能记录：建立更换预测模型
报废标准：达到初始压降2.5倍
嵌入式传感器：实时监测性能
RFID追踪：全生命周期管理
预测性维护：基于大数据分析
可回收设计：材料单一化
生物基塑料：减少碳足迹
清洗再生：延长使用寿命
超低阻设计：目标<50Pa
自修复材料：微损伤自动修复
多功能集成：过滤与净化结合
V型塑框设计通过创新的结构工程和材料科学应用，为工业过滤系统提供了高效节能的解决方案。研究表明，这种设计不仅显著提升过滤性能，还通过降低压降、延长使用寿命和节省空间等方式创造综合价值。随着制造技术的进步和智能化发展，V型塑框过滤器将继续推动工业过滤领域的技术革新，为各行业提供更加可靠、经济的空气处理方案。
ASHRAE. (2022). ASHRAE Handbook—HVAC Systems and Equipment. Chapter 29: Air Cleaners for Particulate Contaminants.
DENA. (2023). Energy Efficiency in Industrial Ventilation Systems. German Energy Agency Report.
Daikin. (2022). Space Optimization in HVAC Systems: Case Studies. Daikin Technical Review, 15(2).
Liu, Y., et al. (2022). CFD analysis of V-bank filter airflow distribution. Building and Environment, 208, 108602.
Nestlé. (2022). Food Safety Enhancement through Advanced Filtration. Internal Quality Report.
Pfizer. (2021). GMP Compliance in Cleanroom Filtration. Pharmaceutical Engineering, 41(3).
TSMC. (2023). Particle Control in Semiconductor Fabs. TSMC Technology Symposium.
Wang, C., et al. (2023). Structural advantages of V-frame air filters. Separation and Purification Technology, 304, 122347.
Zhang, H., et al. (2021). Industrial applications of pleated filter designs. Filtration, 21(4), 234-241.
