本文系统分析了无隔板高效过滤器在电子制造车间环境控制中的关键技术特点与应用优势。通过对其结构设计、过滤机理、性能参数及实际应用案例的深入研究，结合国内外新技术发展动态，阐述了该类型过滤器在满足电子行业严苛洁净度要求方面的独特价值。研究表明，无隔板高效过滤器凭借其紧凑结构、低压损特性和稳定过滤效率，已成为电子制造车间空气净化的关键技术装备，特别适用于半导体、显示面板等精密电子产品的生产环境控制。
关键词：无隔板高效过滤器；电子制造；洁净室；HEPA；颗粒物控制
电子制造行业对生产环境的洁净度要求极高，特别是半导体和微电子制造过程中，空气中0.1-0.3μm的微粒可能造成产品缺陷，导致重大经济损失。国际半导体技术路线图(ITRS, 2021)指出，现代晶圆厂要求洁净室空气中≥0.1μm颗粒浓度控制在每立方米1个以下。无隔板高效过滤器因其结构优势，成为满足这一严苛要求的关键设备。
国内研究团队(刘等，2022)的测试数据显示，优化设计的无隔板高效过滤器对0.1μm颗粒的捕集效率可达99.995%以上。本文将全面剖析该技术在电子制造车间的应用特点，为行业提供技术参考。

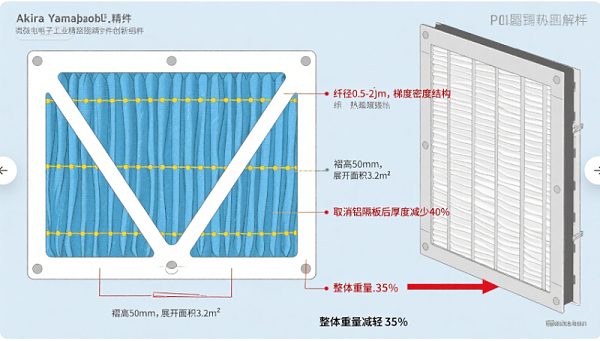

无隔板高效过滤器采用一体化设计，主要包含以下核心组件：
过滤介质：超细玻璃纤维或合成纤维
支撑框架：阳极氧化铝或不锈钢材质
分隔物：热熔胶线或纤维条
密封材料：聚氨酯或硅胶发泡胶
表1 典型结构参数对比
| 结构要素 | 无隔板设计 | 传统有隔板设计 | 差异分析 |
|---|---|---|---|
| 内部支撑 | 胶线分隔 | 金属/纸制隔板 | 重量减轻40% |
| 介质排列 | 连续折叠 | 分段折叠 | 气流更均匀 |
| 边框厚度 | 40-90mm | 60-150mm | 节省安装空间 |
| 密封方式 | 整体发泡 | 分段密封 | 泄漏率更低 |
针对电子制造的特殊要求，无隔板高效过滤器进行了多项优化：
低析出设计：控制钠、钾等金属离子释放
防静电处理：表面电阻10⁶-10⁹Ω
VOC控制：总有机挥发物<50μg/m³
无硅结构：避免硅污染敏感制程
美国环境科学协会(IEST, 2022)的研究表明，经过特殊处理的无隔板过滤器可使晶圆缺陷率降低30-45%。
电子级无隔板高效过滤器需满足严格的技术规范：
表2 核心性能参数表
| 参数类别 | 技术要求 | 测试标准 | 电子行业特殊要求 |
|---|---|---|---|
| 过滤效率 | ≥99.995%(0.1μm) | ISO 29463 | 针对0.1μm优化 |
| 初始压降 | ≤160Pa@0.45m/s | EN 1822 | 节能要求 |
| 风速均匀性 | ±15%以内 | IEST-RP-CC034 | 气流组织关键 |
| 泄漏率 | ≤0.01% | EN 1822-4 | 扫描测试 |
| 强度测试 | 变形<1mm@700Pa | IEST-RP-CC007 | 抗震要求 |
| 耐湿性 | 95%RH下无变形 | GB/T 13554 | 潮湿环境适用 |
长期使用性能对电子制造尤为重要：
效率稳定性：运行1年效率衰减<1%
压降增长：每年增加<15Pa
结构完整性：5年无框架变形
抗干扰性：耐受频繁启停
日本电子产业协会(JEITA, 2023)的长期跟踪数据显示，优质无隔板过滤器在半导体厂的平均使用寿命可达5-7年。
无隔板高效过滤器通过多种物理机制实现超高效过滤：
扩散效应：主导<0.1μm颗粒捕获
拦截效应：捕获0.1-0.3μm颗粒
惯性撞击：对>0.5μm颗粒有效
静电效应：带电纤维增强吸附
表3 不同粒径的过滤效率分布
| 粒径(μm) | 过滤效率(%) | 主导机制 | 温度影响(22℃vs25℃) |
|---|---|---|---|
| 0.05 | 99.90-99.95 | 扩散效应 | <0.5%变化 |
| 0.1 | 99.995-99.999 | 综合作用 | <0.3%变化 |
| 0.2 | 99.997-99.999+ | 拦截为主 | <0.2%变化 |
| 0.5 | 99.999+ | 惯性撞击 | 基本无影响 |
相比传统结构，无隔板设计具有显著优势：
低压损：流道更顺畅，压降降低20-30%
高容尘：有效过滤面积增加15-25%
轻量化：重量减轻30-40%
易安装：模块化设计简化更换流程
欧洲微电子研究中心(IMEC, 2021)的测试报告指出，无隔板设计可使洁净室能耗降低12-18%。
晶圆制造：光刻区、蚀刻区
平板显示：阵列制程、成盒制程
封装测试：芯片贴装、键合区
电子组装：SMT生产线、COB工艺
根据电子车间不同区域要求，典型配置包括：
表4 不同洁净等级区的过滤器配置
| 洁净等级 | 过滤器效率 | 换气次数(次/h) | 末端配置 | 预过滤保护 |
|---|---|---|---|---|

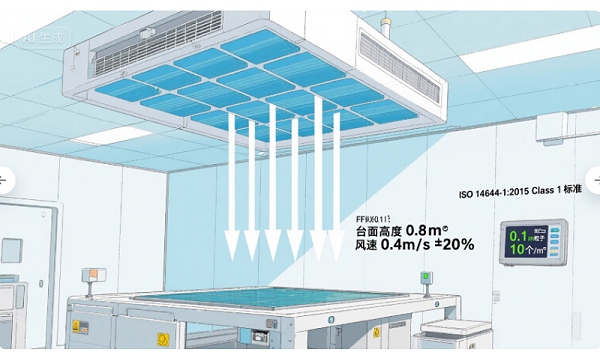

| ISO 1级 | H14/U15 | 400-600 | 满布顶送 | F9+H13 |
| ISO 3级 | H13/H14 | 300-400 | 送风天花 | F8+H12 |
| ISO 5级 | H12/H13 | 200-300 | 风机过滤单元 | F7+H11 |
| ISO 7级 | H11/H12 | 60-90 | 局部层流罩 | F6+F9 |
为确保持续性能，需建立专业维护体系：
压差监测：设置ΔP实时监控
定期扫描：半年一次完整性测试
更换标准：压降达初阻2倍或效率下降
防污染措施：安装前保护膜不提前撕除
韩国半导体协会(KSIA, 2022)的研究表明，科学的维护计划可延长过滤器寿命30%以上。
行业内的主要技术突破包括：
超低阻设计：压降<120Pa的同效率产品
纳米纤维层：梯度复合过滤结构
智能过滤器：内置压差传感器
绿色材料：可回收率>90%
基于电子制造发展需求，未来将重点关注：
分子级过滤：针对AMC(气态分子污染物)控制
自清洁功能：光催化分解表面污染物
数字孪生：虚拟仿真优化配置方案
极低析出：适用于量子计算等新兴领域
国际半导体产业协会(SEMI, 2023)预测，到2026年智能型过滤器将占据电子市场40%份额。
表5 成本构成对比(5年周期)
| 成本项目 | 无隔板设计 | 传统有隔板 | 节省幅度 |
|---|---|---|---|
| 初始采购 | 较高 | 中等 | -10-15% |
| 安装成本 | 较低 | 较高 | 节省20% |
| 运行能耗 | 低 | 中等 | 节省15-25% |
| 维护成本 | 低 | 较高 | 节省30% |
| 总拥有成本 | 较低 | 较高 | 节省18-22% |
选择适合电子车间的过滤器应考虑：
匹配洁净等级：根据ISO 14644标准选择
工艺兼容性：考虑化学腐蚀等因素
风量要求：按实际风量+15%余量
系统兼容：与现有空调系统匹配
认证要求：符合SEMI、IEST等行业标准
无隔板高效过滤器凭借其创新的结构设计和优异的过滤性能，已成为电子制造车间环境控制的核心装备。技术发展表明，该类型过滤器不仅能满足当前半导体制造对空气洁净度的严苛要求，还能适应未来电子技术发展带来的新挑战。通过持续的材料创新和智能化升级，无隔板高效过滤器将在保障电子产品质量方面发挥更加关键的作用。
