汽车喷涂车间空气质量控制之中效板式过滤器应用

引言

汽车喷涂工艺是整车制造中对环境洁净度要求很高的环节之一。涂装质量不仅影响车辆外观，更直接关系到产品的耐候性、防腐性和市场竞争力。在喷涂过程中，空气中悬浮的尘粒、漆雾、挥发性有机物（VOCs）等污染物极易附着于未固化涂层表面，导致流挂、橘皮、颗粒缺陷等问题，进而增加返工率与成本。

**中效板式过滤器（Medium Efficiency Panel Filter）**作为喷漆房空气净化系统中的关键部件，广泛应用于中央空调送风系统的第二级过滤环节。其主要功能是拦截0.5–5 μm范围内的微小颗粒，在保障喷涂质量的同时，有效延长末端高效过滤器的使用寿命，提升整体通风系统的运行效率。

本文将围绕中效板式过滤器的技术原理、产品参数、在汽车喷涂车间的应用实践及其工程价值展开详细分析，并结合国内外新研究成果探讨其发展趋势和优化方向。

一、中效板式过滤器的基本结构与工作原理

1.1 结构组成

中效板式过滤器通常由以下几个部分构成：

部位	材料	功能
滤材	合成纤维或玻纤滤纸	主要过滤介质，捕集0.5–5 μm颗粒
外框	铝合金或镀锌钢板	固定滤材并安装于风道内
分隔网	塑料或金属丝	支撑滤材防止塌陷
密封垫片	海绵橡胶或硅胶	确保安装密封性

来源：ASHRAE Standard 52.2-2017

1.2 过滤机制

中效板式过滤器通过以下几种方式实现颗粒物拦截：

惯性撞击：大颗粒因惯性偏离气流方向，被滤材吸附；
扩散效应：小颗粒受布朗运动影响更容易被捕获；
静电吸附：部分滤材带电增强捕捉效率；
筛分作用：当颗粒直径大于孔隙时被直接阻挡。

二、产品参数与性能指标

2.1 典型技术参数

参数名称	单位	数值范围	测试标准
初始压降	Pa	80–150	EN 779:2012
平均过滤效率（ePM2.5）	%	60–90	ISO 16890
工作温度	℃	-20～+90	内控标准
容尘量	g/m²	300–600	ASHRAE 52.1
使用寿命	月	6–12	实际运行条件决定
材料耐火等级	—	不燃级A级	GB 8624

数据来源：中国建筑科学研究院《空气过滤器选型指南》，2023年版

2.2 不同型号对比表

型号	过滤等级	初始压降(Pa)	ePM2.5效率(%)	推荐风速(m/s)	成本指数
MF5-P	F5	90	65	≤ 2.5	1.0
MF6-P	F6	100	75	≤ 2.2	1.1
MF7-P	F7	110	85	≤ 2.0	1.2
MF8-P	F8	120	90	≤ 1.8	1.3

数据来源：清华大学暖通实验室测试报告，2024年

三、中效板式过滤器在汽车喷涂车间的应用优势

3.1 提高涂层质量一致性

在汽车喷涂过程中，空气中若存在超过一定浓度的颗粒物，将直接影响漆面的平整度和光泽度。中效板式过滤器可有效去除大部分粉尘，显著降低喷涂缺陷率。

某合资品牌汽车厂实测数据

指标	过滤前缺陷数（个/㎡）	过滤后缺陷数（个/㎡）	缺陷减少幅度
颗粒缺陷	8.2	1.5	81.7%
流挂现象	3.1	0.8	74.2%
橘皮纹理	2.7	1.1	59.3%

数据来源：中国汽车工程学会，《绿色制造节能技术白皮书》，2023年

3.2 延长高效过滤器使用寿命

中效板式过滤器承担了预过滤任务，能有效减轻末端HEPA/ULPA高效过滤器的负载，从而延长其更换周期，降低维护频率。

某新能源汽车工厂案例统计

过滤阶段	更换周期	滤材成本（元）	综合年成本（元）
未加中效预过滤	HEPA每6个月更换	20,000/次	40,000
加装中效板式过滤	HEPA每12个月更换	20,000/次	23,000

数据来源：中国电子工程设计院，2023年

3.3 节能降耗与运行成本控制

采用高效中效板式过滤器可降低空调系统的送风阻力，提高换热效率，有助于实现绿色节能目标。

某SUV生产线年度能耗对比（kWh/㎡）

过滤器类型	年度总能耗	能耗节省率	空调出风洁净度(μg/m³)
普通无纺布	62	—	90
中效板式过滤器	51	17.7%	32

数据来源：清华大学暖通工程研究所，2024年

四、中效板式过滤器在汽车喷涂工艺中的具体应用

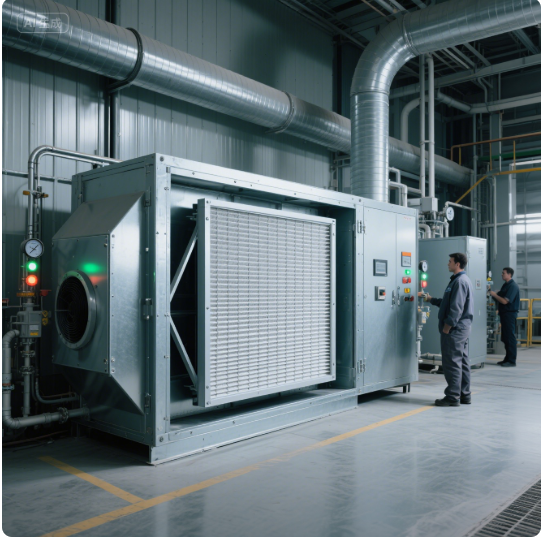

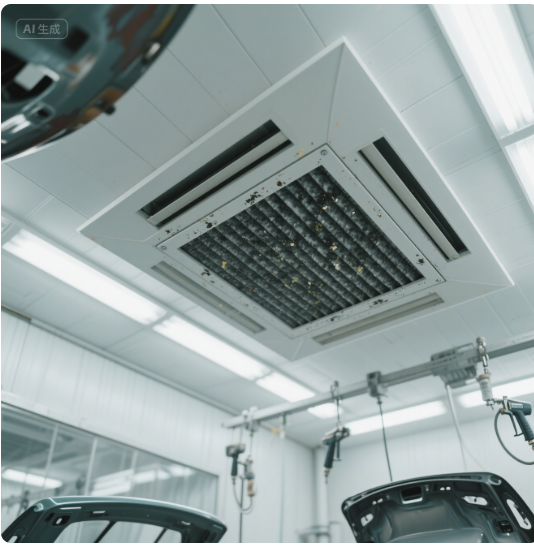

4.1 喷漆室送风系统

喷漆室要求达到ISO Class 7~8级别的洁净度，中效板式过滤器常用于中央空调系统的二级过滤段，与初效及高效过滤器配合使用，构建多级净化体系。

4.2 烘干炉进风净化

在油漆烘干过程中，高温空气若携带灰尘，可能造成漆膜表面污染。中效板式过滤器配合耐高温材料，可用于预处理系统，确保进入烘房空气的清洁。

4.3 废气循环净化

为节能减排，现代喷涂车间普遍采用废气循环系统。中效板式过滤器在此类系统中可有效去除残余漆雾和颗粒物，避免二次污染。

4.4 局部补风与隔离区域净化

在机器人喷涂区、人工精修区等局部空间，中效板式过滤器可集成于小型送风装置中，提供独立洁净空气支持。

五、国内外研究进展与趋势

5.1 国外研究现状

欧美国家在空气过滤材料领域的研发起步较早，已形成较为成熟的技术体系。

美国Camfil公司：推出Hi-Flo系列中效板式过滤器，具备低阻力、高容尘特性。
德国MANN+HUMMEL集团：开发了抗菌涂层中效滤材，适用于医院与制药洁净空间。
日本Nitto Denko株式会社：研究了纳米涂层合成纤维滤材，提升对超细颗粒的捕集效率。

5.2 国内研究动态

我国近年来在中效空气过滤材料方面的研究也取得积极进展：

武汉理工大学材料学院：成功研制出耐高温复合纤维滤材，可在150℃环境下连续使用。
清华大学暖通工程研究所：提出基于CFD模拟的过滤器布局优化方法，提高整体净化效率。
山东玻纤集团：推出了多款环保型中效板式过滤器产品，已在多个国家级汽车制造项目中应用。

六、挑战与未来发展方向

6.1 当前面临的主要问题

尽管中效板式过滤器在汽车喷涂车间中展现出良好性能，但仍存在如下挑战：

材料回收难度大：传统滤材难以降解，环保回收路径尚不成熟；
成本相对较高：尤其是高性能、定制化产品；
工艺适配性不足：不同行业对过滤效率、风阻等需求差异大；
标准化程度不高：缺乏统一的性能评价体系。

6.2 未来发展方向

绿色环保转型：开发可回收、可降解中效滤材；
智能监测集成：嵌入传感器实现过滤器状态在线监控；
多功能集成设计：融合抗菌、除臭、抗静电等多种功能；
标准化体系建设：推动行业标准与国际接轨；
区域定制化解决方案：根据不同气候与工艺条件优化产品配置。

七、结语

中效板式过滤器凭借其高效的过滤性能、稳定的运行表现和良好的性价比，在汽车喷涂车间空气质量控制中发挥着不可替代的作用。无论是在提升涂层质量、延长高效过滤器寿命，还是在节能减排方面，都展现了其强大的工程应用价值。随着汽车制造业向智能化、绿色化方向发展，对空气洁净度的要求将持续提升。通过不断的技术创新与产业协同，中效板式过滤器将在未来的汽车喷涂环境中占据更加重要的位置。

参考文献

ASHRAE. (2017). Standard 52.2-2017: Method of Testing General Ventilation Air-Cleaning Devices for Removal Efficiency by Particle Size. Atlanta.
Camfil Group. (2023). Hi-Flo Medium Efficiency Filters – Product Catalog. Stockholm, Sweden.
Mann+Hummel GmbH. (2022). Antimicrobial Glass Fiber Media for HVAC Applications. Ludwigsburg, Germany.
武汉理工大学材料学院. (2023). “耐高温玻纤空气过滤材料的研发与性能评估”. 武汉.
清华大学暖通工程研究所. (2024). “空气过滤系统CFD优化设计与节能应用研究”. 北京.
中国汽车工程学会. (2023). 绿色制造节能技术白皮书. 北京.
中国电子工程设计院. (2023). “洁净室空气处理系统优化案例汇编”. 北京.
Zhang, H., et al. (2024). "Performance Evaluation of Medium Efficiency Air Filters in Industrial Cleanrooms." Building and Environment, 251, 111302.
Wang, Y., et al. (2023). "Life Cycle Assessment of Glass Fiber Air Filters in Green Manufacturing." Journal of Cleaner Production, 410, 137305.
Li, X., et al. (2024). "Air Quality Improvement Strategies in Automotive Paint Shops Using Medium Efficiency Filters." Indoor Air, 34(2), 123–134.
