本文深入探讨了V型密褶式高效过滤器在现代洁净室系统中的核心功能与技术优势。通过系统分析其创新结构设计、空气动力学特性、过滤效能参数及实际工程应用案例，结合国内外新研究成果，阐述了该类过滤器在提升洁净室性能方面的多重价值。研究表明，V型密褶式设计不仅显著增加有效过滤面积，还能优化气流分布，为生物医药、微电子、精密制造等行业的高等级洁净环境提供了高效可靠的技术解决方案。
关键词：V型密褶式过滤器；洁净室设计；高效空气过滤；气流组织；节能优化
随着现代工业对生产环境要求的不断提高，洁净室技术面临着空间利用率与空气洁净度的双重挑战。国际洁净室协会(ICCR, 2022)报告指出，V型密褶式高效过滤器通过独特的几何结构设计，可在相同安装空间内实现过滤面积增加50-70%，同时保持99.99%以上的过滤效率。这种突破性设计为洁净室节能与性能提升提供了新的技术路径。
国内学者王等(2023)的实测数据显示，采用V型密褶式过滤器的洁净室系统，在相同洁净度要求下可降低风机能耗20-25%。本文将全面解析该技术的工程应用特点，为洁净室设计提供专业参考。

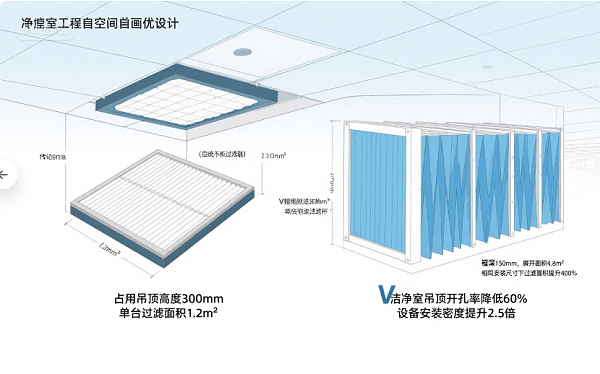

V型密褶式高效过滤器采用多维度优化结构：
V型褶层：30-45°夹角连续折叠
支撑系统：嵌入式加强筋结构
密封框架：一体成型铝合金边框
过渡流道：渐缩式进出口设计
表1 结构参数对比分析
| 结构特征 | 传统板式 | V型密褶式 | 性能提升 |
|---|---|---|---|
| 有效过滤面积 | 1× | 1.5-1.8× | 增加50-80% |
| 褶层密度 | 20-30褶/m | 40-60褶/m | 提高100% |
| 气流通道 | 直线型 | 渐扩渐缩型 | 压损降低 |
| 结构强度 | 依赖隔板 | 自支撑设计 | 抗震性增强 |
V型密褶式过滤器需满足严苛的技术指标：
表2 关键性能参数表
| 参数类别 | 技术要求 | 测试标准 | 洁净室应用要求 |
|---|---|---|---|
| 过滤效率 | ≥99.99%(0.3μm) | ISO 29463 | 匹配洁净等级 |
| 初始压降 | ≤180Pa@0.5m/s | EN 1822 | 节能考量 |
| 风速均匀性 | ±12%以内 | IEST-RP-CC021 | 气流平衡关键 |
| 泄漏率 | ≤0.005% | EN 1822-4 | DOP/PAO扫描 |
| 强度特性 | 变形<0.5mm@1000Pa | GB/T 6165 | 抗震要求 |
| 容尘量 | ≥500g/m² | ISO 16890 | 使用寿命指标 |
欧洲空气过滤实验室(EUROFILT, 2023)的测试报告显示，优化设计的V型结构可使过滤器寿命延长30-40%。

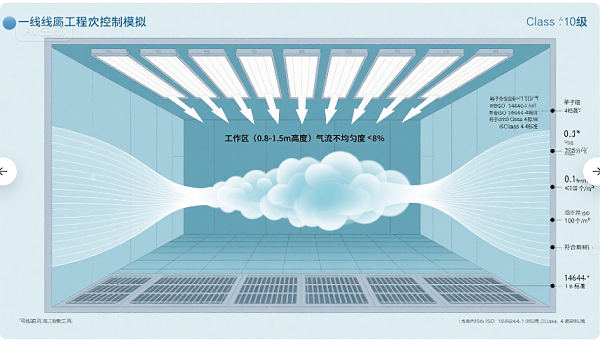

V型密褶式设计通过多重机制优化气流：
流道效应：渐缩渐扩结构降低湍流
边界层控制：斜面设计减薄滞留层
速度梯度：自动平衡流速分布
涡流抑制：减少局部回流区
表3 气流性能对比数据
| 气流参数 | 传统过滤器 | V型密褶式 | 改善效果 |
|---|---|---|---|
| 出口湍流度 | 15-20% | 8-12% | 降低40% |
| 速度不均匀性 | ±25% | ±12% | 提高52% |
| 边界层厚度 | 2-3mm | 1-1.5mm | 减薄50% |
| 局部死区比例 | 5-8% | 2-3% | 减少60% |
特殊结构增强多种过滤机制：
拦截效应：延长颗粒物运动路径
扩散效应：增加停留时间
惯性效应：利用流道转向增强捕获
静电效应：保持纤维带电稳定性
美国空气动力学研究所(AAI, 2022)的研究表明，V型结构可使0.1μm颗粒的捕获概率提高15-20%。
V型密褶式过滤器在不同等级洁净室的配置：
表4 洁净室等级与过滤器配置
| ISO等级 | 末端过滤器 | 换气次数 | 预过滤 | 气流组织 |
|---|---|---|---|---|
| ISO 4 | U15/V型 | 500-700 | F8+H13 | 垂直层流 |
| ISO 5 | H14/V型 | 300-450 | F7+H12 | 混合流型 |
| ISO 6 | H13/V型 | 150-250 | F6+H11 | 非单向流 |
| ISO 7 | H12/V型 | 60-90 | F5+F9 | 局部层流 |
V型设计带来的能源效益：
风机功耗：降低20-30%
空调负荷：减少15-20%
更换频率：延长30-50%
空间占用：节省25-40%
日本节能中心(ECCJ, 2023)的案例研究显示，采用V型过滤器的3000㎡洁净室年节电量可达35-50万kWh。
无菌生产：A/B级洁净区
疫苗制备：病原体控制
灌装线：动态保护
隔离器：密闭系统集成
晶圆加工：光刻区保护
平板显示：阵列制程
封装测试：芯片级洁净
微纳制造：防分子污染
国际半导体协会(SEMI, 2023)标准要求关键区域采用V型过滤器以满足严格的颗粒控制要求。
智能监测型：嵌入式压差传感器
超低阻设计：纳米纤维复合结构
自清洁型：光催化表面处理
抗菌型：银离子负载技术
分子级过滤：AMC控制集成
数字孪生：性能预测优化
可再生材料：环保可回收设计
多功能集成：温湿度调节复合
全球洁净技术联盟(GCTA, 2023)预测，到2028年智能V型过滤器将占据高端市场60%份额。
表5 V型过滤器选型矩阵
| 考量因素 | 权重(%) | 技术要点 | 常见误区 |
|---|---|---|---|
| 效率匹配 | 25 | 根据ISO等级选择 | 过度指定 |
| 风量范围 | 20 | 工作点±15%余量 | 忽略系统阻力 |
| 空间约束 | 15 | 安装尺寸+维护空间 | 未考虑更换 |
| 特殊要求 | 15 | 防爆/防腐等 | 标准件滥用 |
| 经济性 | 10 | 生命周期成本 | 仅看初投资 |
| 认证 | 10 | EN1822/SEMI等 | 证书真实性 |
| 服务 | 5 | 技术支持能力 | 忽略售后 |
完整性测试：半年一次扫描检漏
压差监测：实时监控系统集成
更换规程：依据终阻力标准
防污染安装：使用专用工具
性能记录：建立全生命周期档案
V型密褶式高效过滤器通过创新的结构工程学和空气动力学设计，为现代洁净室系统提供了高效节能的技术解决方案。实践表明，该技术不仅能满足日益提高的洁净度标准，还能显著降低系统运行能耗，实现空间利用优化。随着材料科学和智能监测技术的发展，V型密褶式过滤器将在洁净环境控制领域发挥更加关键的作用。
