有隔板高效过滤器
  • 有隔板高效过滤器
  • 有隔板高效过滤器
  • 有隔板高效过滤器

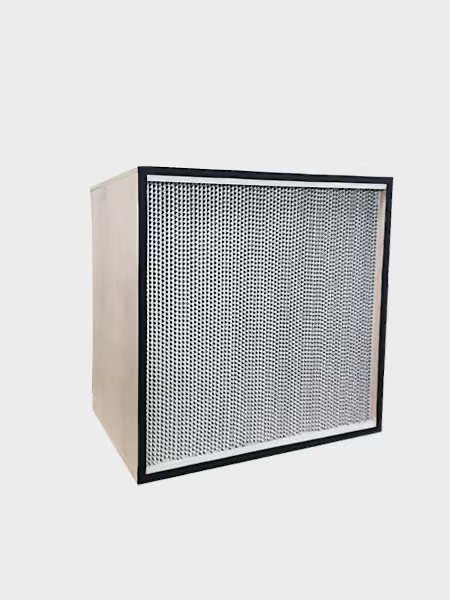

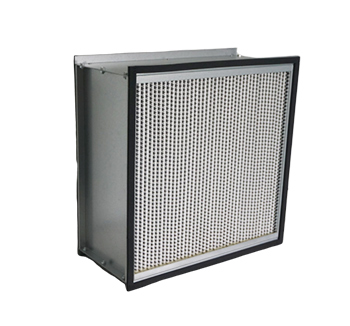

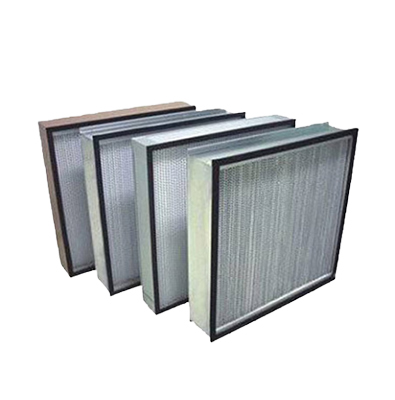

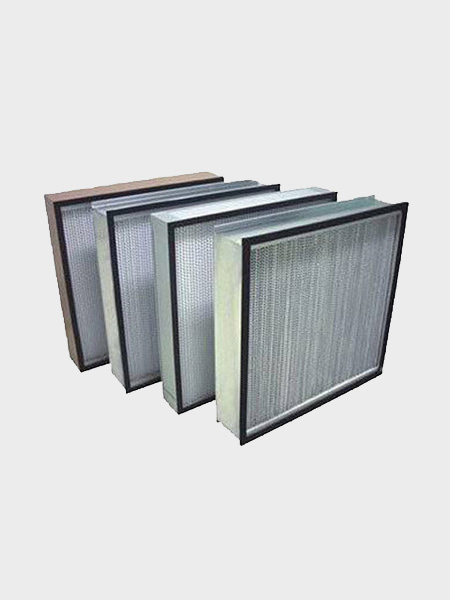

有隔板高效过滤器
【产品名称】有隔板高效过滤器
【型号】CRAC-YGB-001-009
【滤材】玻纤
【外框】铝型材,铝板,镀锌板,不锈钢
【用途】用于航空、航太、电子、半导体、晶片、生物制药、医院、食品行业等需要高洁净度的场所
有隔板高效过滤器

1、高效空气过滤器制造技术确保V形通道。
2、铝型材外框,表面阳极处理,进出风面带金属护网,坚固、效率高且易于处理。
3、无缝密封技术,密封效果较久且不易泄漏,气流均匀。
4、无隔板高效空气过滤器级别:H13-H14,滤芯材质:玻纤;
5、确定所需过滤器所需风量(额定风量为0.45m/s以下);
6、确定所需过滤器的尺寸及所安装方式是否合适;
7、确定过滤器有无液槽密封、DOP检测等要求。

有隔板高效过滤器
工作原理

利用气流通过滤芯纤维微孔或者狭窄、曲折的滤芯通道时产生多次碰撞,使尘埃粒子被阻挡或粘附在滤芯上,从而达到空气净化效果。

应用场所

1、广泛用于航空、航太、电子、半导体、晶片、生物制药、医院、食品行业等需要高洁净度的场所。
2、用于空调通风系统的末端过滤。

使用环境

温度70%℃
湿度100%RH

使用材料表
Use material list
滤料 超细玻璃纤维滤纸
外框 铝型材 铝板 镀锌框 不锈钢 木框
密封胶 聚氨酯
密封胶条 聚氨酯发泡密封胶条 EVA EPDM CR
分隔物 胶板纸 铝箔
护网 烤漆网  铝拉网 镀锌网
使用温度 胶板纸50  铝箔100℃
使用湿度 100%

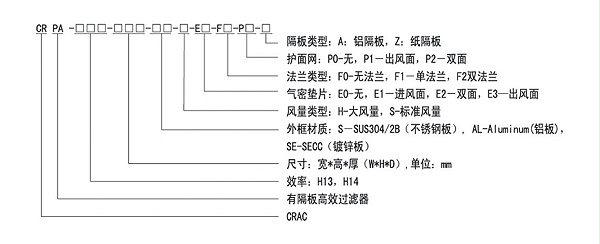

Cracfilter型号
Cracfilter model

Cracfilter型号

过滤器三视图
Filter three view

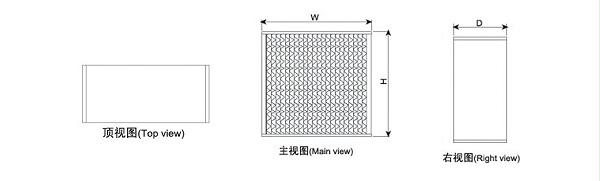

箱式三视图

箱式三视图

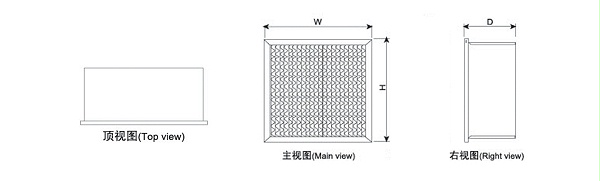

单法兰三视图

单法兰三视图

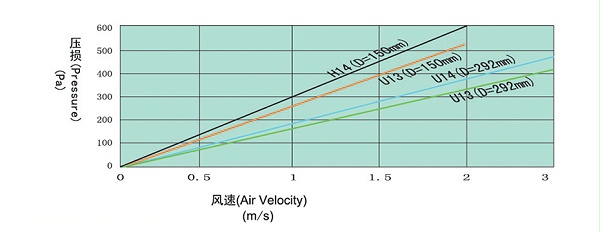

初阻力-风速关系曲线图
Relation diagram

初阻力-风速关系曲线图

技术参数
Technical parameters
外形尺寸 过滤面积 额定风量 初期压损
Dimensions Media Area(m2 ) Rated Air Flow(m3) Initial Pressure Drop (Pa)
WxHxD(mm) 标准  高风量 标准  高风量   H13  H14
305x610x150 5.3  7.9  500  800   220  270
610x610x150 11.2  16.8 1000  1500   220  270
915x610x150 17.1  25.7 1500  2250   220  270
1220x610x150 23.2  34.6 2000  3000   220  270
320x320x220 4.4  6.6 370  555   220  270
484x484x220 10.5  15.8 1000  1500   220  270
630*630*220 18.2  27.3 1500  2250   220  270
305x610x292 10.9  16.3 1000  1500   220  270
610x610x292 23  34.6 2000  3000   220  270
915x610x292 35.3  53 3000  4500   220  270
1220x610x292 47.4  71.3 4000  6000   220  270
备注:1.性能初阻力公差±10%  2.可提供特殊尺寸制作,为您量身订造贴心产品
